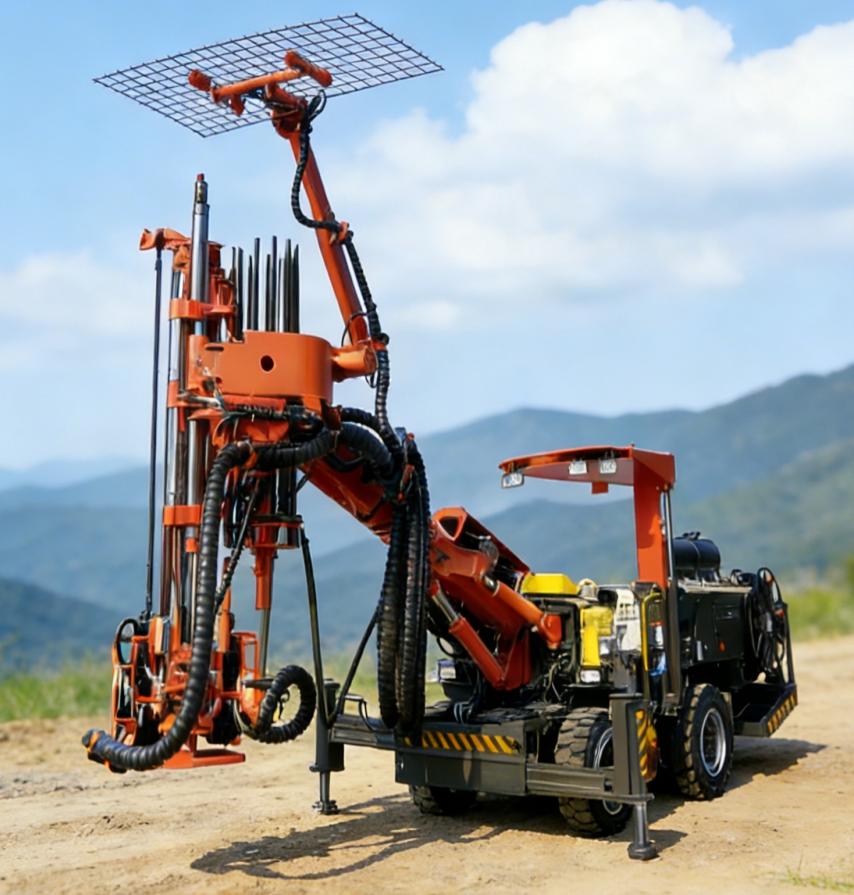

礦用液壓錨桿鉆機
PVT UDS391 可以安裝長度為 1.5 至 2.4 米（5 至 8 英尺）的分體-螺栓和樹脂-灌漿螺栓。它配備高-功率柴油發動機、重型-四-輪驅動、鉸接式轉向裝置和經過 FOPS-認證的安全頂篷（落物防護結構）。機器的整體布局保證了在狹窄巷道和工程隧道中行駛時具有出色的穩定性。該鉆機易于操作且易于維護，所有日常維護任務均可從地面進行。
PVT UDS391 是一款緊湊靈活的單臂電動-液壓錨桿鉆機，專為地下礦山巷道支護、隧道工程中的巖石加固以及堅硬和破碎地面條件下的錨桿安裝而設計。它配備了 11 kW 山特維克 LD30 液壓鑿巖機，最大扭矩為 420 Nm，在堅硬和破碎的巖石中提供卓越的性能。
|
PDR391產品參數 |
|
|
液壓鉆機 |
LD30，11kW |
|
支撐梁 |
LG-TUC6 |
|
大臂 |
LG-NB26B1, 525/1,800 |
|
螺栓長度 |
2,135 / 2,440 毫米 |
|
轉彎寬度（T型） |
3,035 毫米 |
|
回轉角度范圍 |
±35度 |
|
運輸寬度 |
1,990 毫米 / 2,350 毫米 |
|
運輸高度 |
2,880 毫米 |
|
運輸長度 |
9,600 毫米 |
|
總重量 |
13,650 公斤 |
|
鑿巖機 |
|
|
模型 |
LD30 |
|
力量 |
11千瓦 |
|
沖擊壓力 |
100–200 巴 |
|
工作頻率 |
63赫茲 |
|
自旋速度 |
0–300 轉/分鐘 |
|
旋轉扭矩 |
420 牛米 (OMS125) |
|
光圈 |
35–41 毫米 |
|
編織尾部（公制） |
R32 |
|
推薦鉆桿 |
R32-H25-R25 |
|
重量 |
90公斤 |
|
大臂 |
|
|
模型 |
LG-NB26B |
|
調平方法 |
自動液壓調平 |
|
上臂伸展 |
1,200 毫米 |
|
梁的擴展 |
480毫米 |
|
上臂凈重 |
1,330公斤 |
|
旋轉角度 |
360度 |
|
支撐梁 |
||
|
模型 |
LG-TUC6 |
|
|
地腳螺栓類型 |
縫合 |
樹脂-基 |
|
灌漿錨桿長度 |
1,800 毫米 |
2,000毫米 |
|
錨栓存儲容量 |
10 件 |
10 件 |
|
鋼跑 |
2,260 毫米 |
2,260 毫米 |
|
孔深 |
1,980 毫米 |
1,980 毫米 |
|
延長梁 |
2,980 毫米 |
2,980 毫米 |
|
提升梁自重 |
1,150公斤 |
1,150公斤 |
|
液壓系統 |
|
|
泵站 |
55千瓦 |
|
工作原理 |
液壓先導 |
|
液壓泵 |
負載-敏感柱塞泵 |
|
濾油精度 |
10 μm |
|
液壓油箱 |
150 L |
|
油位報警及保護 |
油位指示及自動報警 |
|
鉆井控制系統 |
|
|
納瓦爾 |
THC液壓 |
|
鉆孔參數可調 |
全功率沖擊、半功率沖擊、推進、旋轉、洗孔 |
|
自動功能 |
萬向銷保護 |
|
電氣系統 |
|
|
正常電壓 |
380 V |
|
頻率 |
50赫茲 |
|
總輸入功率 |
70千瓦 |
|
啟動方式 |
星-三角洲 |
|
電纜卷筒控制 |
駕駛座 |
|
相序保護 |
自動的 |
|
頭燈 |
6x24W LED (24V) |
|
后停車燈 |
2x24W LED (24V) |
|
駕駛員側前照燈 |
1x3W LED (24V) |
|
淺黃色（閃爍） |
1x3W LED (24V) |
|
蓄電池 |
2x12V，120Ah |
|
風水系統 |
|
|
系統類型 |
水 |
|
水泵功率 |
2.2千瓦 |
|
泵排量 |
50 升/分鐘，15 巴， 進水壓力 4 bar |
|
泵入口壓力 |
2–5.4 巴 |
|
系統液壓 |
10–15 巴 |
|
釬焊尾部潤滑 |
油霧潤滑 |
|
空氣壓縮機 |
1.0 立方米/分鐘，7 巴 |
|
鑿巖機機油消耗量 |
100–200 g/h |
|
鑿巖機耗氣量 |
100–250 升/分鐘 |
|
安全頂棚 |
|
|
安全頂 |
FOPS標準 |
|
噪音水平（EN 16228） |
操作平臺102dB |
|
操作座椅 |
鉆孔+駕駛 |
